In dieser Kategorie dreht sich alles um CAD Software und digitale Konstruktionslösungen für Werkstätten und technische Betriebe. CAD (Computer-Aided Design) ermöglicht es, Bauteile präzise zu entwerfen, zu bearbeiten und für die Fertigung vorzubereiten.
Hier findest du hilfreiche Informationen zu verschiedenen CAD-Programmen, deren Funktionen und Einsatzmöglichkeiten in der Praxis. Von einfachen Zeichnungen bis hin zu komplexen 3D-Modellen zeigen wir dir, welche Software sich für unterschiedliche Anforderungen eignet.
Ziel ist es, dir einen Überblick über die wichtigsten CAD Tools zu geben und dich dabei zu unterstützen, die passende Lösung für deine Werkstatt zu finden und deine Konstruktionsprozesse effizienter zu gestalten.
CAD Software im Metallbau wird in vielen Bereichen eingesetzt – von der einfachen 2D-Zeichnung bis zur komplexen 3D-Konstruktion. Dieser Überblick zeigt, welche Rolle CAD in modernen Metallbaubetrieben spielt und worauf es in der Praxis ankommt.
Die richtige CAD Software im Metallbau ist die Grundlage für präzise Konstruktionen, effiziente Prozesse und eine reibungslose Fertigung. Wer heute im Metallbau erfolgreich arbeiten möchte, kommt an leistungsfähigen CAD-Lösungen nicht vorbei. Doch welche Programme sind wirklich sinnvoll – und worauf sollte man bei der Auswahl achten?
Beliebte CAD Programme im Metallbau
Im Metallbau haben sich verschiedene CAD Programme etabliert, die je nach Anforderung unterschiedliche Stärken bieten.
Häufig genutzte Lösungen:
AutoCAD – besonders geeignet für 2D-Konstruktionen und einfache Planungen
SolidWorks – ideal für 3D-Konstruktion und komplexe Baugruppen
Inventor – starke Lösung für Maschinenbau und Metallkonstruktionen

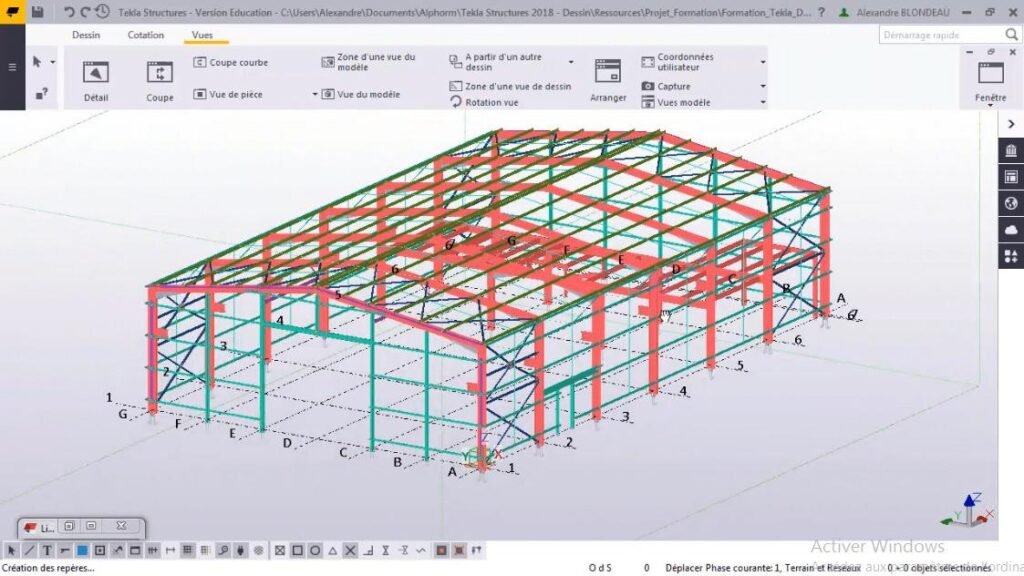

Tekla Structures– spezialisiert auf Stahlbau und große Konstruktionen

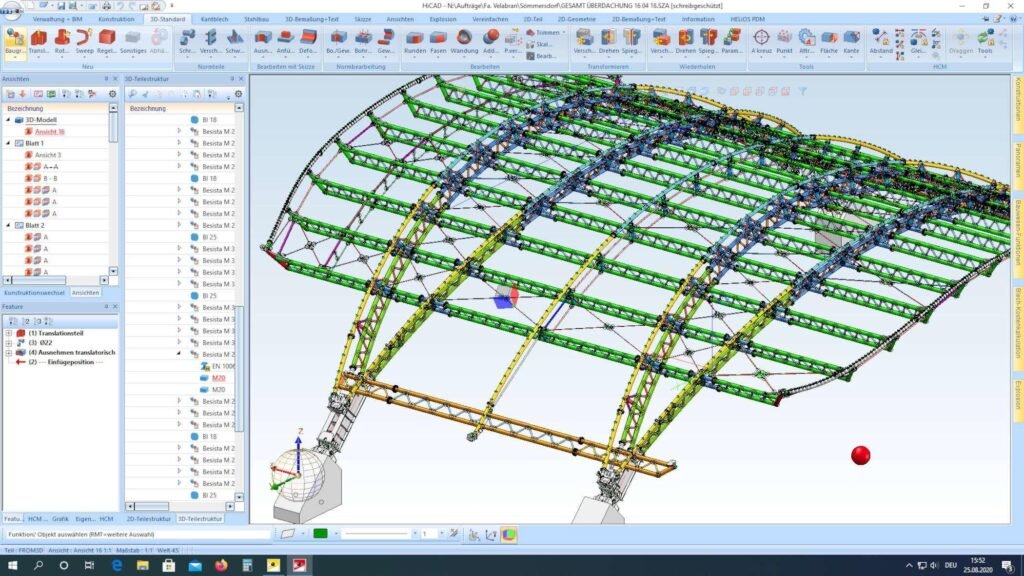

HiCAD – speziell für den Metallbau entwickelt, mit Fokus auf Praxisnähe
👉 Wichtig: Die Wahl der richtigen Software hängt immer von den Anforderungen des Betriebs ab – von einfachen Zeichnungen bis hin zu komplexen 3D-Projekten.
Inhaltsverzeichnis
Warum CAD Software im Metallbau so wichtig ist
CAD Software ermöglicht es, Bauteile und Konstruktionen digital zu planen, zu visualisieren und direkt für die Fertigung vorzubereiten. Dadurch lassen sich Fehler frühzeitig erkennen und Prozesse deutlich effizienter gestalten.
Typische Vorteile:
präzise Konstruktionen
schnellere Planungsprozesse
weniger Fehler in der Fertigung
bessere Zusammenarbeit im Team
Besonders im Zusammenspiel mit der Produktion wird deutlich, wie wichtig saubere Daten sind. Im Artikel CAD Daten für CNC richtig vorbereiten wird erklärt, wie entscheidend die Qualität der CAD-Daten für die Fertigung ist.
Die wichtigsten Funktionen moderner CAD Software
Nicht jede CAD Software ist gleich. Moderne Programme bieten zahlreiche Funktionen, die speziell im Metallbau von Vorteil sind.
2D und 3D Konstruktion
Während 2D-Zeichnungen weiterhin genutzt werden, gewinnt die 3D-Konstruktion immer mehr an Bedeutung. Sie ermöglicht eine realistische Darstellung und erleichtert die Planung komplexer Bauteile.
Automatische Zeichnungsableitung
Viele Programme können automatisch aus 3D-Modellen fertige Werkstattzeichnungen erstellen. Das spart Zeit und reduziert Fehler.
Schnittstellen zur Fertigung
Ein entscheidender Punkt ist die Möglichkeit, CAD-Daten direkt an CNC-Maschinen oder andere Systeme zu übergeben.
Die Verbindung zur CNC Software Metallbau sorgt dafür, dass Konstruktion und Fertigung nahtlos ineinandergreifen.
Bibliotheken und Standardteile
Moderne CAD-Systeme bieten integrierte Bibliotheken mit Normteilen. Dadurch können Konstruktionen schneller erstellt und standardisiert werden.
Welche CAD Programme sind im Metallbau beliebt?
Es gibt eine Vielzahl an CAD-Programmen, die im Metallbau eingesetzt werden. Die Wahl hängt stark von den Anforderungen des Betriebs ab.
👉 Wichtig: Nicht jedes Programm passt zu jedem Betrieb. Die Anforderungen unterscheiden sich je nach Projektgröße, Spezialisierung und Workflow.
Worauf du bei der Auswahl achten solltest
Die Auswahl der richtigen CAD Software im Metallbau sollte gut durchdacht sein. Eine falsche Entscheidung kann langfristig Zeit und Geld kosten.
Wichtige Kriterien:
Benutzerfreundlichkeit
Funktionsumfang
Kompatibilität mit anderen Systemen
Kosten und Lizenzmodell
👉 Tipp: Teste Software vor der Einführung und beziehe Mitarbeiter in die Entscheidung ein.
CAD Software als Teil der digitalen Prozesse
CAD ist nicht isoliert zu betrachten. Erst im Zusammenspiel mit anderen Systemen entfaltet die Software ihr volles Potenzial.
Im vorherigen Artikel Software für Metallbau – Die besten digitalen Lösungen im Überblick wird deutlich, wie wichtig die Vernetzung verschiedener Softwarelösungen ist.
Nur wenn CAD, Planung und Fertigung miteinander verbunden sind, entstehen wirklich effiziente Prozesse.
Typische Fehler bei der Nutzung von CAD Software
Viele Betriebe nutzen CAD Software nicht optimal oder schöpfen das Potenzial nicht vollständig aus.
Häufige Fehler:
fehlende Schulung der Mitarbeiter
unstrukturierte Arbeitsweise
keine klaren Standards
fehlende Integration in andere Systeme
Diese Probleme führen oft zu ineffizienten Abläufen und unnötigen Fehlern.
Fazit: CAD Software im Metallbau richtig einsetzen
Die richtige CAD Software im Metallbau ist ein entscheidender Erfolgsfaktor für moderne Betriebe. Sie bildet die Grundlage für präzise Konstruktionen und effiziente Prozesse.
Entscheidend ist:
die passende Software auszuwählen
sie richtig im Betrieb zu integrieren
und das volle Potenzial zu nutzen
Wer CAD strategisch einsetzt, verbessert nicht nur die Planung, sondern steigert die Effizienz im gesamten Unternehmen nachhaltig.
Die richtige Vorbereitung von CAD Daten für CNC ist ein entscheidender Schritt im modernen Metallbau. Fehler in diesem Bereich führen häufig zu Produktionsproblemen, unnötigen Nacharbeiten und Zeitverlust. Wer CAD Daten für CNC richtig vorbereiten möchte, schafft die Grundlage für präzise Fertigung und effiziente Abläufe. Nur saubere und korrekt strukturierte Daten sorgen für reibungslose Prozesse in der Praxis.
Gerade im Zusammenspiel mit der Digitale Fertigung im Metallbau: Prozesse effizient steuern und optimieren wird deutlich: Nur saubere Daten sorgen für reibungslose Prozesse.
Warum die richtige Datenaufbereitung so wichtig ist
CAD-Daten sind die Basis für CNC-Maschinen. Bereits kleine Ungenauigkeiten können dazu führen, dass Bauteile nicht korrekt gefertigt werden. Fehler, die in der CAD-Phase entstehen, ziehen sich meist durch den gesamten Produktionsprozess.
CNC-Maschinen arbeiten exakt nach den gelieferten Daten – Unsauberkeiten führen sofort zu Problemen. Eine der wichtigsten Grundlagen ist die Erstellung sauberer und eindeutiger Geometrien.
Nicht jedes CAD-Format ist für CNC geeignet. Häufig werden standardisierte Formate verwendet, um eine reibungslose Übergabe zu gewährleisten. Unterschiedliche Systeme interpretieren Daten teilweise unterschiedlich, was zu Fehlern führen kann.
Gängige Formate:
DXF
DWG
STEP
👉 Wichtig: Das Format muss zur eingesetzten Maschine und Software passen.
Auch die Wahl der richtigen CAD-Software spielt dabei eine entscheidende Rolle. (Teaser: CAD Software Metallbau – Die besten Programme im Überblick)
Maßhaltigkeit und Skalierung prüfen
Ein klassischer Fehler ist die falsche Skalierung von CAD-Daten. Schon kleine Abweichungen führen zu großen Problemen in der Produktion.
Darauf solltest du achten:
Einheit (mm vs. cm) korrekt einstellen
Maßstab überprüfen
Referenzmaße kontrollieren
👉 Tipp: Vor der Übergabe immer eine Kontrolle durchführen. Immer eine abschließende Kontrolle durchführen, bevor die Daten an die Maschine übergeben werden.
Abstimmung zwischen Konstruktion und Fertigung
Ein häufiger Fehler ist die fehlende Kommunikation zwischen Konstruktion und Werkstatt. Konstruktionen werden erstellt, ohne die Anforderungen der Maschinen zu berücksichtigen.
Die Aufbereitung von CAD-Daten ist nicht isoliert zu betrachten, sondern Teil einer gesamten digitalen Prozesskette im Metallbau.
Von der Konstruktion über die Planung bis zur Fertigung müssen alle Systeme ineinandergreifen. Nur so entstehen effiziente und skalierbare Abläufe.
Die Auswahl und Kombination der richtigen Softwarelösungen entscheidet darüber, wie effizient ein Betrieb langfristig arbeitet. (Teaser: Software für Metallbau – Die besten digitalen Lösungen im Überblick)
Fazit: CAD Daten für CNC richtig vorbereiten
Fehler in diesem Bereich wirken sich direkt auf die Fertigung aus und verursachen unnötige Kosten.
Besonders entscheidend ist das Zusammenspiel aller Prozesse. Denn nur wenn CAD, CNC und Softwarelösungen optimal miteinander arbeiten, entsteht ein effizienter und zukunftssicherer Metallbau-Betrieb. Wer CAD Daten für CNC richtig vorbereiten möchte, sollte auf saubere Geometrien, korrekte Formate und eine klare Struktur achten. Fehler in diesem Bereich wirken sich direkt auf die Fertigung aus.
Die wichtigsten Erfolgsfaktoren:
saubere und geschlossene Konturen
richtige Formate und Maße
klare Struktur
Abstimmung mit der Fertigung
Besonders wichtig ist dabei das Zusammenspiel aller Systeme. Denn nur wenn CAD, CNC und Softwarelösungen optimal zusammenarbeiten, entstehen wirklich effiziente Prozesse im Metallbau.
Die Wahl zwischen 2D und 3D CAD im Metallbau ist für viele Betriebe ein entscheidender Schritt in Richtung Digitalisierung. Beide Ansätze haben ihre Berechtigung – doch je nach Anforderungen, Projektgröße und Zukunftsstrategie kann die passende Lösung stark variieren. In diesem Artikel vergleichen wir 2D vs 3D CAD im Metallbau und zeigen, wann sich welcher Ansatz lohnt.
Inhaltsverzeichnis
Was ist 2D CAD im Metallbau?
2D-CAD (Computer-Aided Design) beschreibt das Erstellen von technischen Zeichnungen in zwei Dimensionen. Typische Anwendungen sind Werkstattzeichnungen, Detailpläne oder einfache Bauteilskizzen.
Vorteile von 2D CAD
Geringe Einstiegskosten
Schnell erlernbar
Ideal für einfache Konstruktionen
Weniger Hardware-Anforderungen
Gerade kleinere Betriebe oder Werkstätten nutzen 2D-CAD häufig für klassische Zeichnungen. Wer sich intensiver mit den Grundlagen beschäftigen möchte, findet im Artikel Grundlagen der CAD Konstruktion im Metallbau eine gute Einführung.
Nachteile von 2D CAD
Keine räumliche Darstellung
Fehleranfälliger bei komplexen Konstruktionen
Kein automatischer Abgleich von Ansichten
Begrenzte Möglichkeiten für moderne Fertigungsprozesse
Was ist 3D CAD im Metallbau?
3D-CAD ermöglicht die Erstellung von dreidimensionalen Modellen. Diese bilden Bauteile und Baugruppen realitätsnah ab und enthalten zusätzliche Informationen wie Material, Maße oder Fertigungsdetails.
2D CAD eignet sich für einfache Bauteile und standardisierte Konstruktionen
3D CAD ist ideal für komplexe Baugruppen und individuelle Projekte
2. Effizienz und Fehlervermeidung
3D-CAD reduziert Fehler erheblich, da Änderungen automatisch im gesamten Modell übernommen werden. In 2D müssen Anpassungen oft manuell nachgeführt werden.
3D-CAD ist die Grundlage für moderne, digitale Werkstätten. Es ermöglicht die direkte Verbindung zu CNC-Maschinen, Produktionsplanung und ERP-Systemen.
2D ist günstiger und einfacher einzuführen. 3D hingegen erfordert Investitionen, bietet aber langfristig mehr Effizienz und Skalierbarkeit.
Wann lohnt sich der Umstieg von 2D auf 3D?
Ein Wechsel zu 3D CAD im Metallbau lohnt sich besonders, wenn:
komplexe Projekte zunehmen
Fehlerkosten reduziert werden sollen
CNC-Fertigung integriert ist
Prozesse digitalisiert werden sollen
Wachstum geplant ist
Viele Betriebe starten mit 2D und wechseln schrittweise. Eine Übersicht über geeignete Tools bietet 7-CAD Programme für Metallbauer.
Kombination aus 2D und 3D: Die Praxislösung
In der Realität nutzen viele Metallbau-Betriebe eine Kombination aus beiden Systemen. Während 3D für Konstruktion und Planung eingesetzt wird, bleibt 2D für Detailzeichnungen oder einfache Anpassungen relevant.
Auch im Zusammenspiel mit anderen Systemen wie Produktionsplanung Software im Metallbau oder Digitale Fertigung im Metallbau zeigt sich: CAD ist ein zentraler Baustein im gesamten digitalen Prozess.
Fazit: 2D vs 3D CAD im Metallbau
Die Entscheidung zwischen 2D vs 3D CAD im Metallbau hängt stark von den individuellen Anforderungen ab. Während 2D-CAD weiterhin seine Berechtigung bei einfachen Aufgaben hat, führt langfristig kaum ein Weg an 3D vorbei.
3D-CAD bietet mehr Effizienz, weniger Fehler und eine bessere Integration in digitale Prozesse. Wer seinen Betrieb zukunftssicher aufstellen möchte, sollte den Umstieg zumindest prüfen – idealerweise eingebettet in eine ganzheitliche Digitalstrategie.
Am Ende gilt: Nicht entweder oder – sondern die richtige Kombination zur richtigen Zeit.
Ein strukturierter CAD Workflow im Metallbau ist entscheidend, um Projekte effizient umzusetzen und Fehler zu vermeiden. Von der ersten Idee über die Konstruktion bis hin zur Fertigung müssen alle Schritte sauber aufeinander abgestimmt sein. Moderne Metallbaubetriebe setzen dabei auf digitale Prozesse, um Zeit zu sparen, Kosten zu senken und die Qualität zu steigern.
Der CAD Workflow beschreibt den gesamten digitalen Ablauf eines Projekts – von der Planung bis zur Produktion. Ziel ist es, alle Schritte logisch miteinander zu verbinden und möglichst automatisiert zu gestalten.
Ein typischer Workflow besteht aus:
Planung und Konzept
Konstruktion im CAD-System
Erstellung technischer Zeichnungen
Übergabe an CAM oder CNC
Fertigung und Montage
Je besser dieser Ablauf organisiert ist, desto effizienter arbeitet dein Betrieb. Dabei stellt sich häufig die Frage, wann 2D oder 3D sinnvoll ist – mehr dazu im Artikel 2D vs 3D CAD im Metallbau.
1. Planung und Konzeptphase
Am Anfang steht immer die Idee. In dieser Phase werden Anforderungen definiert, Maße festgelegt und erste Skizzen erstellt.
Wichtige Fragen:
Was soll gebaut werden?
Welche Materialien werden verwendet?
Welche Normen müssen eingehalten werden?
Hier werden oft einfache Skizzen oder erste digitale Entwürfe erstellt, die später im CAD-System weiter ausgearbeitet werden.
2. Konstruktion im CAD-System
In diesem Schritt entsteht das eigentliche digitale Modell. Moderne CAD-Programme ermöglichen es, Bauteile präzise zu konstruieren und direkt zu visualisieren.
Vorteile:
Exakte Maße und Geometrien
Schnelle Änderungen möglich
3D-Ansichten für bessere Planung
Die Auswahl der richtigen Software ist entscheidend. Einen Überblick findest du im Artikel CAD Programme für Metallbauer, wo verschiedene Lösungen vorgestellt werden.
3. Technische Zeichnungen erstellen
Nach der Konstruktion werden aus dem Modell technische Zeichnungen abgeleitet. Diese sind die Grundlage für die Fertigung.
Typische Inhalte:
Maße und Toleranzen
Materialangaben
Stücklisten
Detailansichten
Fehler in diesem Schritt führen oft zu Problemen in der Produktion – deshalb ist Genauigkeit hier besonders wichtig. 👉 Welche Fehler besonders häufig auftreten und wie du sie vermeidest, zeigen wir im Artikel Typische Fehler in der CAD-Konstruktion vermeiden.
4. Übergabe an Fertigung (CAM / CNC)
Der nächste Schritt im CAD Workflow Metallbau ist die Übergabe an die Fertigung. Dabei werden CAD-Daten in maschinenlesbare Formate umgewandelt.
Typische Prozesse:
Export als DXF, STEP oder DWG
Übergabe an CAM-Software
Erstellung von CNC-Programmen
Für eine reibungslose Fertigung ist die richtige Vorbereitung der Daten entscheidend. Im Artikel CAD Daten für CNC richtig vorbereiten erfährst du, worauf du dabei achten solltest.
Hier zeigt sich der Vorteil digitaler Prozesse: Daten müssen nicht neu eingegeben werden, sondern werden direkt weiterverarbeitet.
5. Fertigung und Umsetzung
In der letzten Phase wird das Projekt real umgesetzt. Maschinen, Mitarbeiter und Materialien greifen ineinander.
Ein guter CAD Workflow sorgt dafür, dass:
weniger Fehler entstehen
Nacharbeit reduziert wird
Projekte schneller fertig werden
Gerade hier zeigt sich der Unterschied zwischen digitalen und klassischen Arbeitsweisen.
Vorteile eines optimierten CAD Workflows
Ein strukturierter Workflow bringt klare Vorteile:
Zeitersparnis durch automatisierte Abläufe
Weniger Fehler durch digitale Planung
Bessere Kommunikation im Team
Höhere Qualität der Ergebnisse
Viele dieser Vorteile hängen direkt mit der allgemeinen Digitalisierung zusammen. Mehr dazu liest du im Beitrag Digitale Fertigung im Metallbau.
Typische Fehler im CAD Workflow
Trotz moderner Technik treten häufig Probleme auf:
Unklare Planung am Anfang
Fehlende Struktur im Projekt
Medienbrüche zwischen Software-Systemen
Fehlerhafte Datenübergabe
Diese Fehler kosten Zeit und Geld – und lassen sich mit einem klar definierten Workflow vermeiden.
Fazit
Ein effizienter CAD Workflow im Metallbau ist die Grundlage für erfolgreiche Projekte. Wer Planung, Konstruktion und Fertigung optimal miteinander verbindet, spart Zeit, reduziert Fehler und steigert die Produktivität.
Digitale Prozesse sind heute kein Luxus mehr, sondern ein entscheidender Wettbewerbsvorteil. Mit der richtigen Struktur und passenden Tools kannst du deine Werkstatt deutlich effizienter aufstellen und langfristig erfolgreicher arbeiten
CAD Programme für Metallbauer sind heute unverzichtbar für digitale Planung und moderne Werkstattprozesse. Mit modernen CAD-Programmen lassen sich Konstruktionen schneller erstellen, Fehler reduzieren und Projekte effizient umsetzen.
Egal ob Geländer, Stahlkonstruktionen, Treppen oder Sonderanfertigungen – die richtige CAD-Software spart Zeit und verbessert die Zusammenarbeit zwischen Planung, Werkstatt und Kunden. Viele Betriebe kombinieren CAD Programme mit Werkstatt Software für Metallbauer um Planung und Organisation digital zu verbinden. In diesem Artikel zeigen wir die besten CAD-Programme für Metallbauer und Werkstätten – von bekannten Allround-Lösungen bis zu branchenspezifischer Software speziell für den Metallbau – und erklären, welche Software sich für welchen Betrieb am besten eignet.

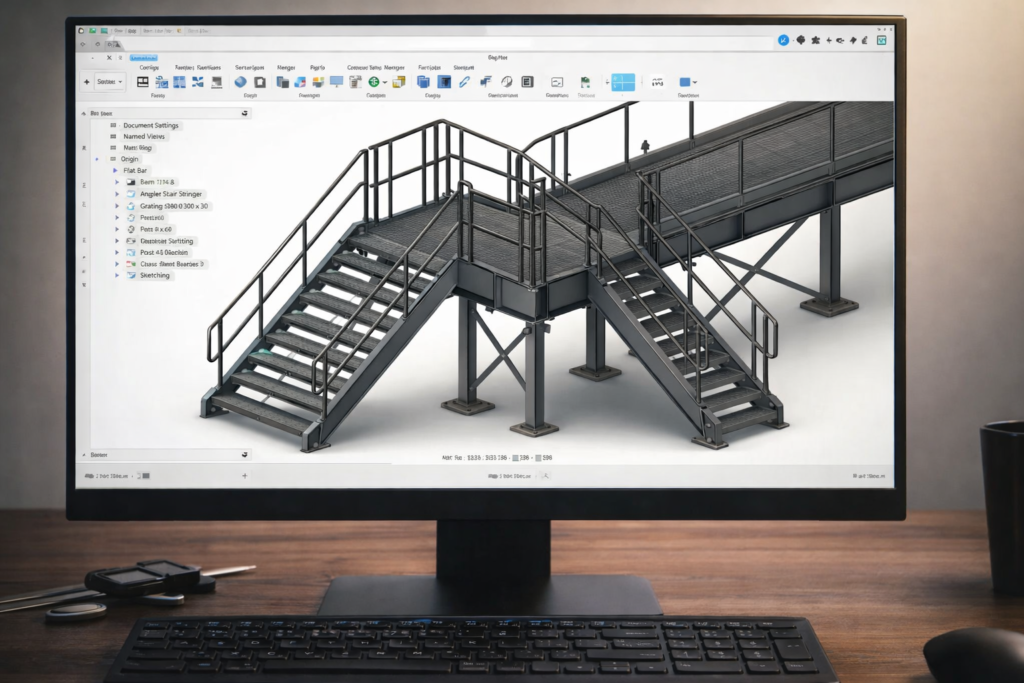

CAD Programme für Metallbauer
Inhaltsverzeichnis
Warum CAD Programme für Metallbauer wichtig sind
Viele Metallbetriebe arbeiten noch teilweise mit Handskizzen oder einfachen Zeichnungen. CAD-Programme bieten jedoch viele Vorteile:
präzise technische Zeichnungen
schnelle Änderungen an Konstruktionen
bessere Planung von Bauteilen
einfache Kommunikation mit Kunden und Architekten
Vorbereitung für CNC-Maschinen und Fertigung
In vielen modernen Metallbaubetrieben werden CAD-Modelle anschließend direkt an CNC Software Metallbau übergeben, um Bauteile automatisiert zu fertigen.
Gerade kleine Werkstätten profitieren von einer digitalen Planung, weil Projekte strukturierter und effizienter umgesetzt werden können. Viele Metallbaubetriebe nutzen heute eine ERP Software für Metallbau um Projekte, Ressourcen und Aufträge zentral zu organisieren.

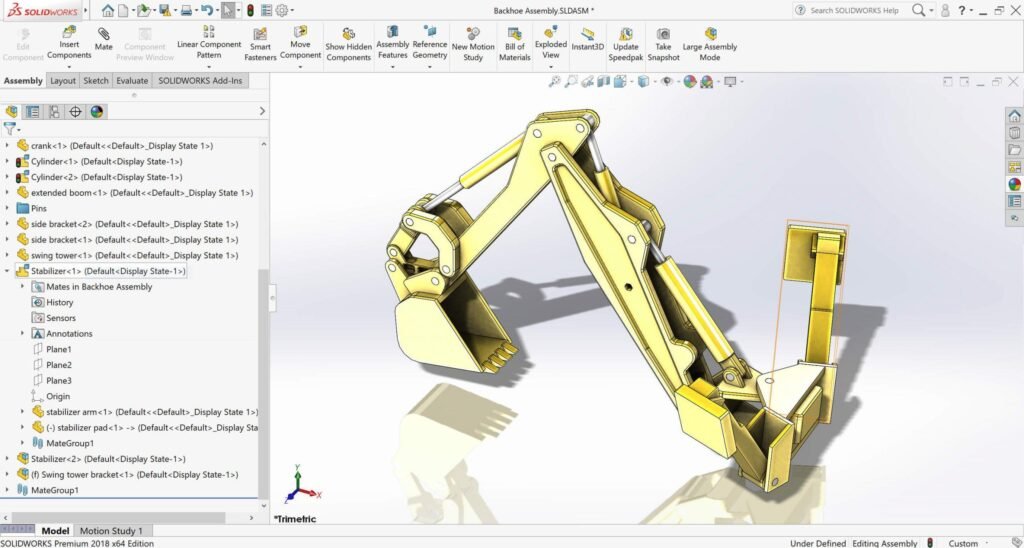

SolidWorks gehört zu den bekanntesten CAD-Programmen im Maschinenbau und wird auch im Metallbau häufig eingesetzt.
Vorteile:
professionelle 3D-Konstruktion
sehr leistungsstarke Simulation
umfangreiche Funktionen für komplexe Projekte
große Community und viele Tutorials
Nachteile:
deutlich höhere Anschaffungskosten als viele Alternativen
steile Lernkurve, Schulung oft notwendig
für sehr kleine Betriebe häufig überdimensioniert
Preis: ab ca. 3.900 € (Kauflizenz) bzw. ab ca. 175 €/Monat im Abo SolidWorks eignet sich vor allem für größere Projekte oder Betriebe, die regelmäßig komplexe Konstruktionen erstellen. Wenn du tiefer in Funktionen von SolidWorks für Metallbau einsteigen möchtest, findest du dort alle wichtigen Details zu Einsatzbereichen, Kosten und Möglichkeiten.
Wer zwischen SolidWorks und AutoCAD unentschlossen ist, findet eine direkte Gegenüberstellung unter AutoCAD vs. SolidWorks
3. AutoCAD

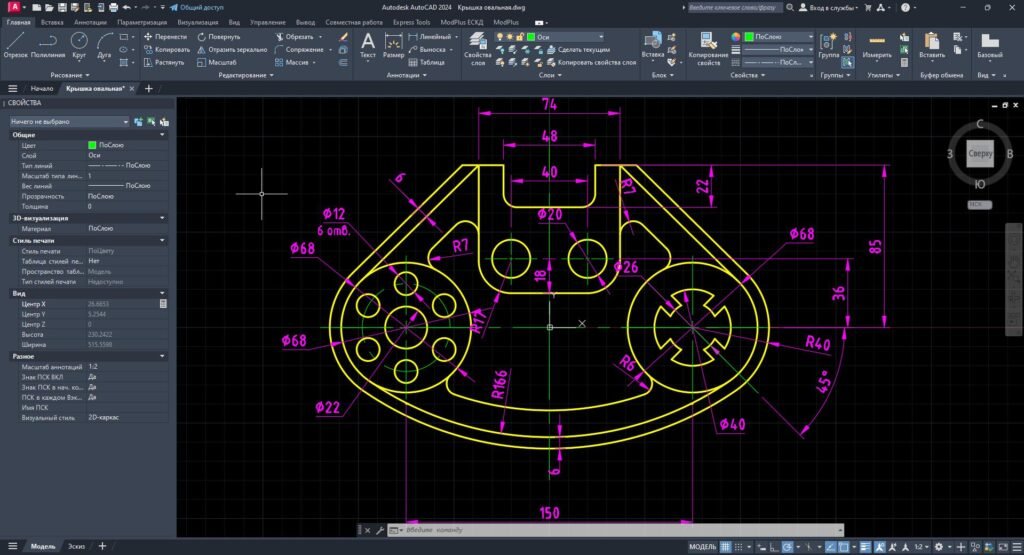

AutoCAD ist eines der ältesten und bekanntesten CAD-Programme weltweit. Viele Architekten und Ingenieure arbeiten mit dieser Software.
Vorteile:
sehr präzise 2D-Zeichnungen
Industriestandard
kompatibel mit vielen anderen Programmen
ideal für technische Zeichnungen
Nachteile:
native 3D-Parametrik schwächer als bei reinen 3D-CAD-Systemen
Abo-Kosten summieren sich bei mehreren Arbeitsplätzen
für komplexe Baugruppen weniger geeignet als SolidWorks oder Fusion 360
Preis: ab ca. 235 €/Monat bzw. ca. 1.900 €/Jahr
Für Metallbetriebe, die hauptsächlich 2D-Pläne und technische Zeichnungen erstellen, ist AutoCAD eine sehr gute Wahl. Eine detaillierte Übersicht zu Funktionen und Einsatzmöglichkeiten findest du unter AutoCAD für Metallbau
Wer unsicher ist, ob 2D oder 3D die richtige Wahl ist, findet Orientierung in 2D vs. 3D CAD im Metallbau
4. SketchUp

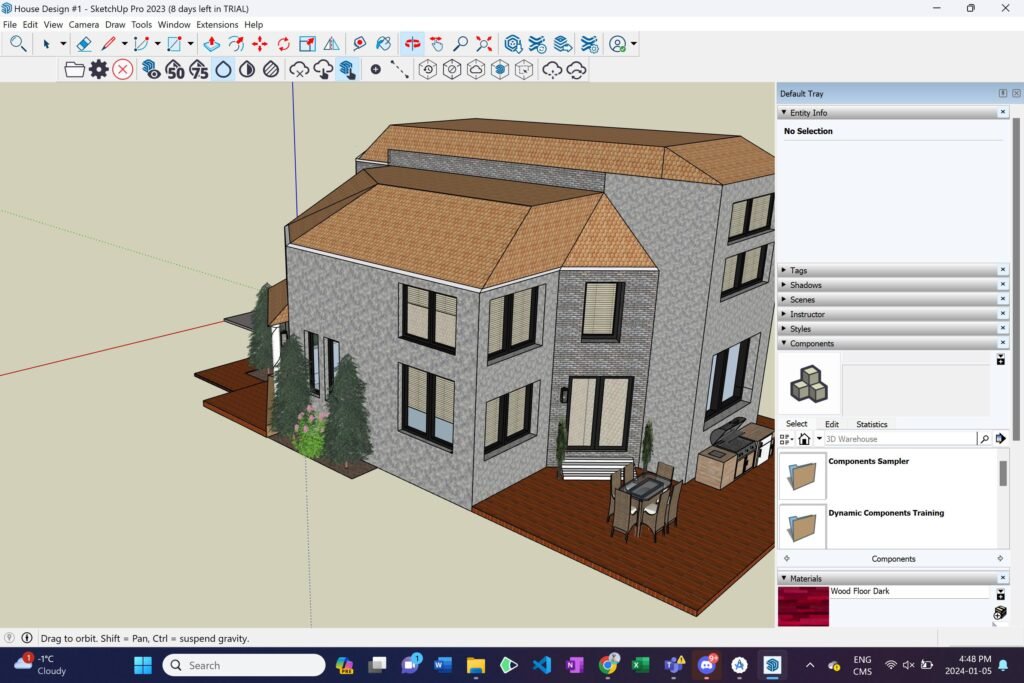

SketchUp ist besonders einfach zu lernen und eignet sich gut für Visualisierungen und einfache Konstruktionen.
Vorteile:
sehr einfache Bedienung
schnelle 3D-Modelle
ideal für Präsentationen beim Kunden
viele Erweiterungen verfügbar
Nachteile:
weniger präzise für technische Fertigungszeichnungen
eingeschränkte Funktionen für komplexe Metallbaukonstruktionen
Erweiterungen für professionelle Anwendungen oft kostenpflichtig
Preis: ab ca. 119 €/Jahr (SketchUp Go), Profi-Version ca. 349 €/Jahr SketchUp eignet sich besonders für kleinere Projekte oder für Betriebe, die ihre Konstruktionen Kunden anschaulich präsentieren möchten – ein guter Einstieg für Anfänger, siehe auch CAD-Software für Einsteiger im Metallbau
5. Tekla Structures – CAD für Stahlbau
Tekla Structures ist eine professionelle Software für Stahlbau und komplexe Metallkonstruktionen. Das Programm wird häufig im industriellen Metallbau und bei größeren Bauprojekten eingesetzt.
Vorteile:
3D-Modellierung für Stahlkonstruktionen
sehr genaue Bauteilplanung
automatische Stücklisten
direkte Integration in Fertigungsprozesse
Nachteile:
hohe Lizenzkosten, meist nur für größere Betriebe wirtschaftlich
komplexe Einarbeitung, oft Schulung nötig
für kleine Werkstätten mit einfachen Projekten überdimensioniert
Preis: individuelle Angebote, Einstieg meist ab mehreren Tausend Euro/Jahr Tekla eignet sich besonders für Betriebe, die große Stahlbauprojekte oder komplexe Konstruktionen planen.
6. BricsCAD

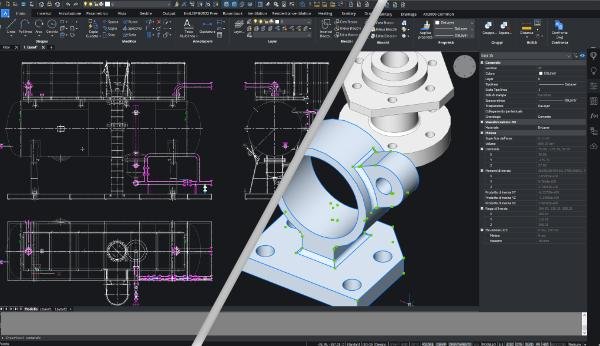

BricsCAD ist eine moderne CAD-Software, die sowohl 2D- als auch 3D-Konstruktionen ermöglicht. Das Programm ist mit vielen AutoCAD-Dateien kompatibel und wird oft als kostengünstige Alternative eingesetzt.
Vorteile:
AutoCAD-kompatible Dateien
2D- und 3D-Konstruktion
relativ günstige Lizenzkosten
hohe Performance auch bei großen Zeichnungen
Nachteile:
kleinere Community und weniger Tutorials als AutoCAD/SolidWorks
weniger branchenspezifische Zusatzmodule für Metallbau
Einarbeitung in parametrische 3D-Funktionen nötig
Preis: ab ca. 900 €/Jahr (Pro-Version) Für Metallbaubetriebe, die eine flexible und bezahlbare CAD-Lösung suchen, kann BricsCAD eine interessante Alternative sein.
7. FreeCAD

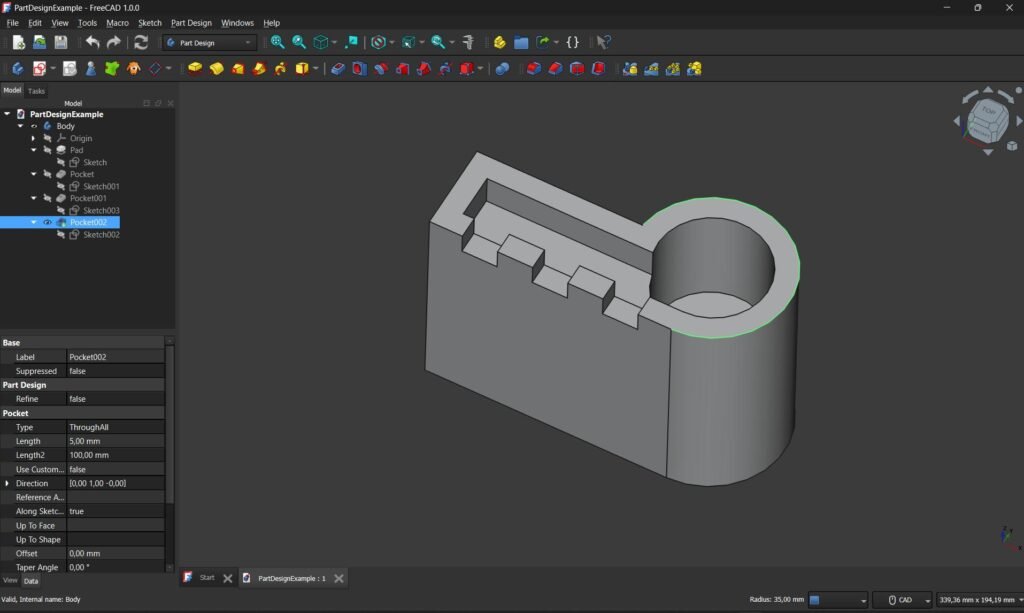

FreeCAD ist eine kostenlose Open-Source-CAD-Software, die sich besonders für Einsteiger eignet. Obwohl das Programm nicht so umfangreich wie professionelle CAD-Systeme ist, bietet es viele nützliche Funktionen für einfache Konstruktionen.
Vorteile:
kostenlos nutzbar
3D-Modellierung möglich
große Entwickler-Community
viele Erweiterungen verfügbar
Nachteile:
weniger stabil bei sehr komplexen Baugruppen
Bedienoberfläche wirkt weniger poliert als bei kommerziellen Alternativen
eingeschränkter Support (v. a. Community-basiert statt Herstellersupport)
Preis: kostenlos FreeCAD eignet sich besonders für kleinere Projekte, Lernzwecke oder Betriebe, die erste Erfahrungen mit CAD sammeln möchten.
8. HiCAD – speziell für Metallbau, Glas- und Anlagenbau
HiCAD ist eine deutsche CAD-Software, die von ISD Software und Systeme speziell für die metallverarbeitende Industrie entwickelt wurde – nicht nur ein generisches CAD-Programm, sondern mit Modulen direkt für Metallbau, Glasbau und Anlagenbau.
Vorteile:
modularer Aufbau, anpassbar an Metallbau, Glasbau oder Anlagenbau
fließender Wechsel zwischen 2D- und 3D-Ansicht
branchenspezifische Bibliotheken (z. B. Profile, Beschläge)
Nachteile:
weniger international verbreitet als Fusion 360 oder AutoCAD
Preisstruktur meist nur auf Anfrage transparent
kleinerer Anwenderkreis, dadurch weniger frei verfügbare Tutorials
Preis: individuelles Angebot beim Hersteller HiCAD ist eine gute Wahl für Betriebe, die branchenspezifische Funktionen einer generischen CAD-Lösung vorziehen.
9. tenado METALL 3D – 3D-CAD speziell für das Metallhandwerk

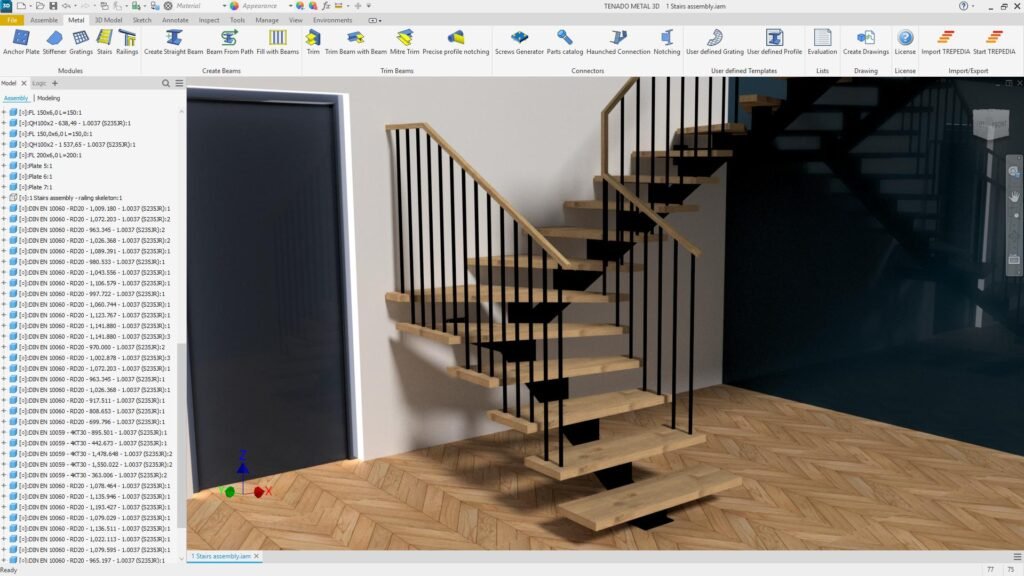

tenado METALL 3D ist eine CAD-Software, die gezielt auf das Metallhandwerk zugeschnitten ist und sowohl 2D-Zeichnungen als auch 3D-Modelle inklusive Isometrieansichten ermöglicht.
Vorteile:
speziell für Metallhandwerk entwickelt (Parametrik, Baugruppen, Bibliotheken)
direkte Erstellung von Isometrie-Ansichten für Montage
praxisnahe Schulungsangebote verfügbar
Nachteile:
Nischenprodukt, geringere Marktverbreitung
Funktionsumfang für sehr komplexe Stahlbauprojekte begrenzter als Tekla
Community/Support-Ökosystem kleiner als bei den großen Anbietern
Preis: individuelles Angebot beim Hersteller Für Betriebe, die reines Metallhandwerk (Schweißen, Montage, Baugruppen) digitalisieren wollen, ist tenado METALL 3D eine praxisnahe, branchenspezifische Alternative.
Software
2D/3D
Einstiegspreis
Zielgruppe

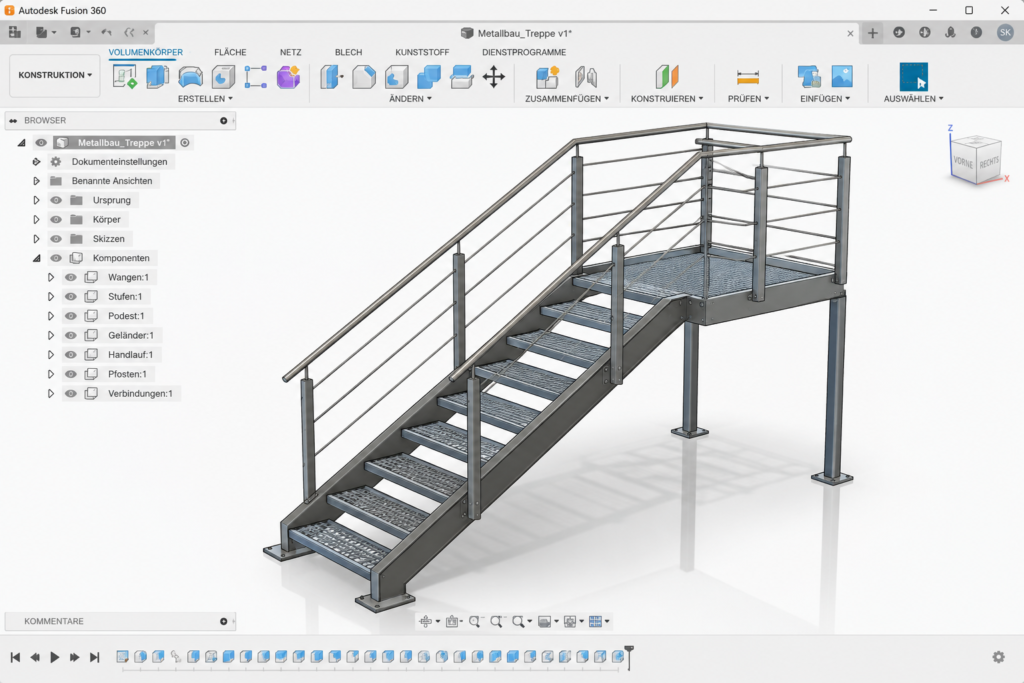

Fusion 360
3D + CAM
ab ca. 70 €/Monat
kleine Betriebe mit CNC-Fertigung
SolidWorks
3D
ab ca. 175 €/Monat
größere/komplexe Projekte
AutoCAD
2D (stark) / 3D
ab ca. 235 €/Monat
technische 2D-Zeichnungen
SketchUp
3D (einfach)
ab ca. 119 €/Jahr
Visualisierung, Einsteiger
Tekla Structures
3D
auf Anfrage
Stahlbau, Großprojekte
BricsCAD
2D + 3D
ab ca. 900 €/Jahr
AutoCAD-Alternative
FreeCAD
3D
kostenlos
Einsteiger, kleine Projekte
HiCAD
2D + 3D
auf Anfrage
Metallbau/Glasbau/Anlagenbau
tenado METALL 3D
2D + 3D
auf Anfrage
Metallhandwerk
Welche CAD-Software ist die richtige für Metallbetriebe?
Die Wahl der richtigen Software hängt von verschiedenen Faktoren ab:
Größe des Betriebs
Art der Projekte
Budget
Erfahrung mit CAD-Programmen
Integration mit Maschinen oder CNC
Viele kleine Metallbetriebe starten mit einfacheren CAD-Programmen und steigen später auf umfangreichere Systeme um.
Was kostet CAD-Software für Metallbauer? Die Preisspanne ist groß – von kostenlos (FreeCAD) bis zu mehreren Tausend Euro pro Jahr (Tekla Structures, SolidWorks). Einen detaillierten Überblick zu Kosten und Lizenzmodellen bietet Kosten von CAD-Software im Metallbau
Welches CAD-Programm eignet sich für Stahlbau? Tekla Structures ist der Marktstandard für komplexe Stahlbauprojekte.
Gibt es branchenspezifische CAD-Software für Metallbau? Ja – neben generischen CAD-Programmen gibt es Speziallösungen wie HiCAD oder tenado METALL 3D, die gezielt Funktionen für Metallbau, Glasbau oder Anlagenbau mitbringen.
Brauche ich für CAD auch CNC-Software? Für die Fertigung ja – CAD-Modelle werden in der Praxis meist direkt an CNC-Software übergeben. Wie diese Verbindung funktioniert und welche Lösungen sich eignen, zeigt CNC Software Metallbau
Fazit
CAD-Software ist heute ein wichtiger Bestandteil moderner Metallbetriebe. Digitale Planung spart Zeit, reduziert Fehler und verbessert die Zusammenarbeit mit Kunden und Partnern. Programme wie Fusion 360, SolidWorks, AutoCAD oder SketchUp bieten unterschiedliche Funktionen und eignen sich je nach Betrieb für verschiedene Anwendungen. Wer speziell auf den Metallbau zugeschnittene Funktionen sucht, sollte auch branchenspezifische Lösungen wie HiCAD oder tenado METALL 3D in Betracht ziehen. Moderne CAD Programme für Metallbauer sind oft Teil einer größeren digitale Werkstatt im Metallbau in der Planung und Produktion miteinander verbunden werden. Wer seinen Betrieb digitalisieren möchte, sollte sich frühzeitig mit CAD-Software beschäftigen und die passende Lösung für seine Werkstatt auswählen.
Auf Werkstatt Digital Pro zeigen wir regelmäßig digitale Werkzeuge und Softwarelösungen, die Metallbetrieben helfen, ihre Planung, Organisation und Produktion zu verbessern.
Mehr zu diesem Thema findest du in der Kategorie CAD & Konstruktion
